Les circuits de prises spécialisés :



Les prises spécialisées :

L'installation comprendre au moins 4 circuits spécilisés :

- 1 circuit protégé par un disjoncteur 32A dédié cuisinière/plaque de cuisson.

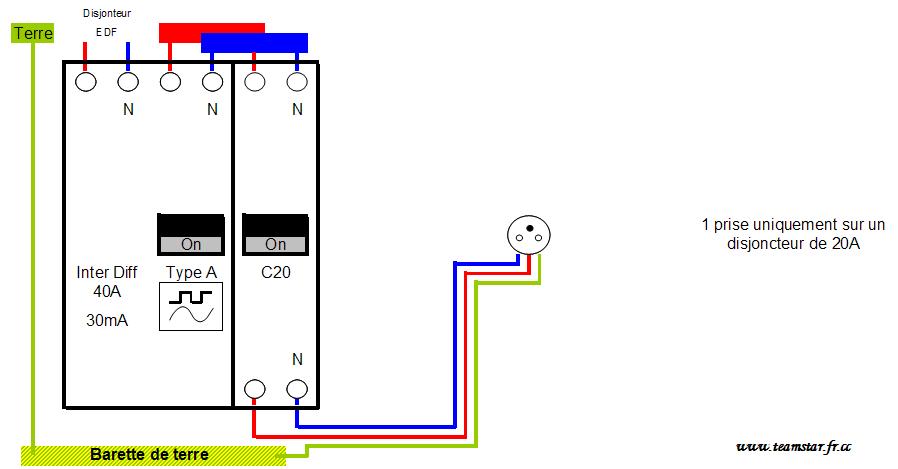

- 3 autres circuits au moins, protegés par un disjoncteur 20A pour l'alimentation d'appareils du type lave-linge, lave-vaisselle, sèche-linge, etc.

Le four doit avoir une alimentation indépendante : [schéma 1] [schéma 2]

Le congélateur doit posséder un circuit spécialisé équipé d'un disjoncteur différentiel de 30mA spécifique à ce circuit.

La cuisinière ou plaque de cuisson seule ( 771.314.2.2 ) : soit une prise 32A ou une boite de dérivation ou sortie de câble [schéma 3] [schéma 4]

(une prise de 16A doit être prévue pour la hotte à plus de 1m80 du sol)

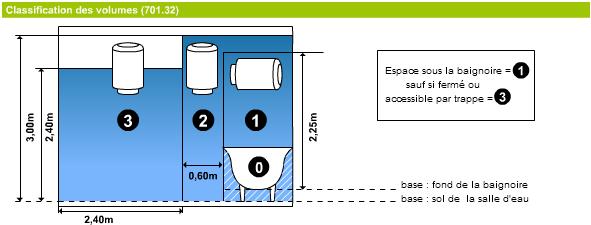

Lave vaisselle, lave linge, sèche-linge : une prise spécialisé par application. (si dans la salle de bain, doit être situé dans le volume 3 ; pour pouvoir installer une prise spécialisé dans le volume 2, celle-ci doit soit posséder un transformateur de séparation dans le volume 3, soit posséder une cloison, parois...) [schéma 1] [schéma 2]
